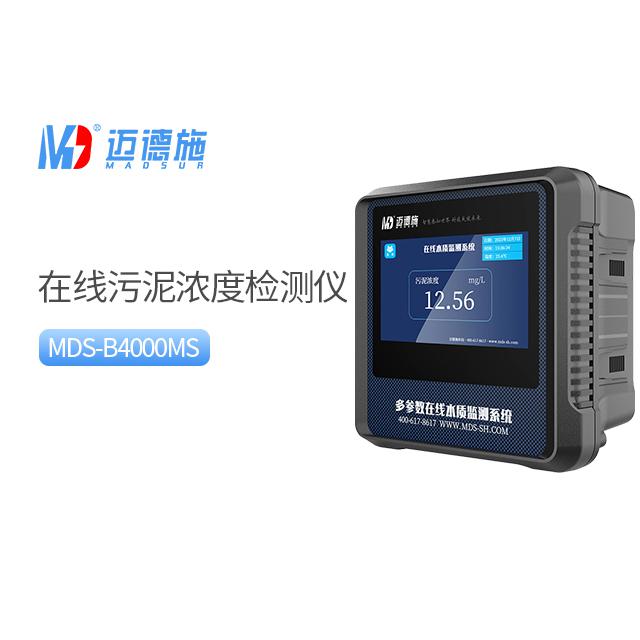

污泥浓度在线分析仪 |
![污泥浓度在线分析仪](uploads/b_17055683787020.jpg) |
|
测量原理 悬浮物/污泥浓度传感器基于红外散射光技术,即光源发出的红外光在传输过程中经过被测样品时会发生散射,其散射光强度和悬浮物浓度成正比关系。 悬浮物/污泥浓度传感器在140°方向设置了散射光接收器,通过分析这组散射光的强度得出悬浮物浓度值。
功能特点 红外散射光技术,可以消除样品颜色的影响; 可选配清洁刷自动清洗功能,大大减少传感器维护量; 数字化传感器,抗干扰能力强,传输距离远; 标准数字信号输出,可在无控制器的情况下实现和其他设备的集成和组网 传感器现场安装方便快捷,实现即插即用。 使用简洁,结果可靠,界面操作指示可以减少操作失误; 设置了可视化的警报系统提供重要的告警功能; 控制器可以实现壁挂安装/面板安装/夹管安装。 传感器电源正负极反接保护 传感器RS485 A/B端接错电源保护
典型应用 污水处理厂的各工艺过程的污泥浓度在线监测; 各种工业生产过程用水和废水处理过程等环节的悬浮物(污泥浓度)在线监测。 传感器技术参数
量程 | 0-50000mg/L | 测量精度 | 小于测量值的±10%(取决于污泥同质性) 或10mg/L,取大值 | 重复性 | ±3% | 分辨率 | 0.1mg/L,1mg/L,视量程而定 | 压力范围 | ≤0.1Mpa | 校准 | 样品校准、斜率校准 | 传感器主要材料 | 机身:SUS316L;上下盖:PPS+玻纤,线缆:PUR | 传感器供电电压 | 9~36VDC | 输出 | MODBUS RS-485 输出 | 存储温度 | -15到50℃ | 工作温度 | 0到45℃(不结冰) | 自清洗 | 可选自动清洗装置 | 防护等级 | P68/NEMA6P | 电缆长度 | 标配10米电缆,可延长至100米 | 尺 寸 | 直径49mm*长度230.5mm | 重 量 | 0.8KG |
控制器技术参数: 显示输出 | 128*64图形点阵液晶,带LED强背光可阳光直射下操作 | 电 源 | 交流供电:85-500VAC (50/60HZ);直流供电:9~36VDC | 主要材料 | PA66+GF25+FR(上盖);铝合金喷粉(下壳) | 输 出 | 三路4-20mA | 继 电 器 | 三路继电器,程序设定响应参数及响应值 | 数字通信 | 配MODBUS RS485通信功能,可实时传输测量值 | 存储温度 | -20到70℃ | 操作温度 | -15到60℃ | 防水等级 | IP65/NEMA4X | 尺 寸 | 145mm*125mm*162mm(长*宽*高) | 重 量 | 1.35KG |
|
