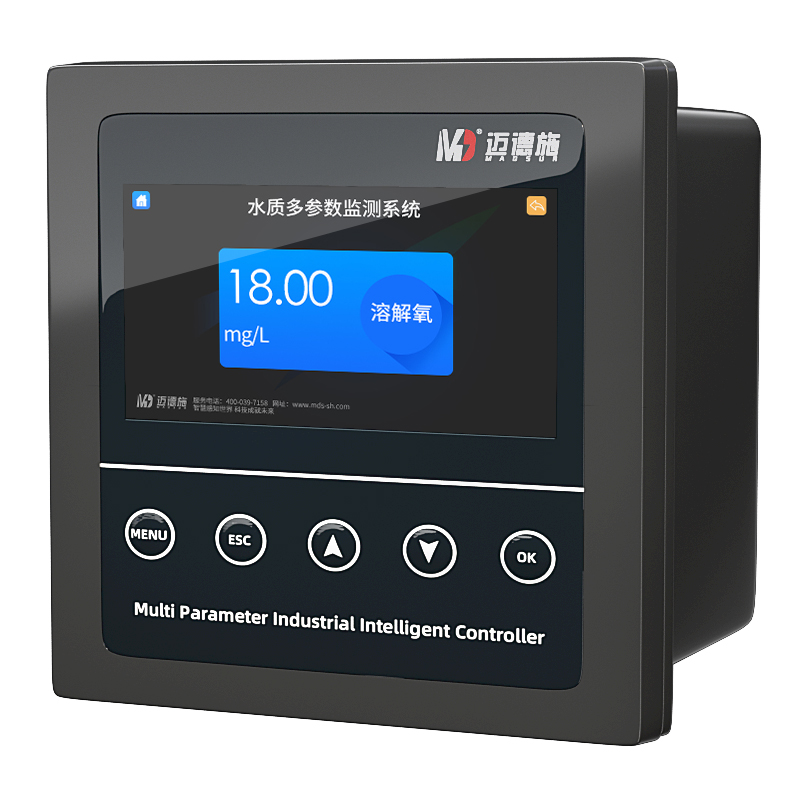

在污水处理过程中,通过增加污水中的氧含量使污染物通过活化泥浆被分解出来,达到污水净化的目的,在线测量氧含量有助于确定最佳的净化方法和的曝气池配置。在生物发酵过程中氧含量的测量数据可对工艺过程进行指导,如判断发酵过程的临界氧浓度、发酵罐的供氧能力以及菌体的活性和菌体的生长量等,并根据发酵时的供氧和需氧变化来指导补料操作。 一、溶解氧检测仪的测量原理 氧在水中的溶解度取决于温度、压力和水中溶解的盐。 溶解氧检测仪传感部分是由金电极(阴极)和银电极(阳极)及氯化钾或氢氧化钾电解液组成,氧通过膜扩散进入电解液与金电极和银电极构成测量回路。当给溶解氧检测仪电极加上0.6~0.8V的极化电压时,氧通过膜扩散,阴极释放电子,阳极接受电子,产生电流,整个反应过程为:阳极 Ag+Cl→AgCl+2e- 阴极 O2+2H2O+4e→4OH- 根据法拉第定律:流过溶解氧检测仪电极的电流和氧分压成正比,在温度不变的情况下电流和氧浓度之间呈线性关系。 二、溶解氧含量的表示方法 溶解氧含量有3种不同的表示方法:氧分压(mmHg);百分饱和度(%);氧浓度(mg/L或10-6),这3种方法本质上没什么不同。 (1)分压表示法:氧分压表示法是最基本和最本质的表示法。根据Henry定律可得,P=(Po2+PH2O )×0.209,其中,P为总压;Po2为氧分压(mmHg);PH2O为水蒸气分压;0.209为空气中氧的含量。 (2)百分饱和度表示法:由于曝气发酵十分复杂,氧分压不能计算得到,在此情况下用百分饱和度的表示法是最合适的。例如将标定时溶解氧定为100%,零氧时为0%,则反应过程中的溶解氧含量即为标定时的百分数。 (3)氧浓度表示法:根据Henry定律可知氧浓度与其分压成正比,即:C=Po2 ×a,其中C为氧浓度(mg/L);Po2为氧分压(mmHg);a为溶解度系数(mg/mmHg·L)。溶解度系数a不仅与温度有关,还与溶液的成分有关。对于温度恒定的水溶液,a为常数,则可测量氧的浓度。氧浓度表示法在发酵工业中不常用,但在污水处理、生活饮用水等过程中都用氧浓度来表示。 ![1676344879327352.jpg 溶解氧.jpg](/ueditor/php/upload/image/20230214/1676344879327352.jpg)
三、影响溶解氧测量的因素 氧的溶解度取决于温度、压力和水中溶解的盐,另外氧通过溶液扩散比通过膜扩散快,如流速太慢会产生干扰。 1、温度的影响 由于温度变化,膜的扩散系数和氧的溶解度都将发生变化,直接影响到溶氧电极电流输出,常采用热敏电阻来消除温度的影响。温度上升,扩散系数增加,溶解度反而减小。温度对溶解度系数a的影响可以根据Henry定律来估算,温度对膜扩散系数β可以通过阿仑尼乌斯定律来估算。 (1)氧的溶解度系数:由于溶解度系数a不仅受温度的影响,而且受溶液的成分的影响。在相同氧分压下,不同组分的实际氧浓度也可能不同。根据亨利定律可知氧浓度与其分压成正比,对于稀溶液,温度变化溶解度系数a的变化约为2%/℃。 (2)膜的扩散系数:根据阿仑尼乌斯定律,溶解度系数β与温度T的关系为:C=KPo2·exp(-β/T),其中假定K、Po2为常数,则可以计算出β在25℃时为2.3%/℃。当溶解度系数a计算出来后,可通过仪表指示和化验分析值对比计算出膜的扩散系数(这里略去计算过程),膜的扩散系数在25℃时为1.5%/℃。 2、大气压的影响 根据Henry定律,气体的溶解度与其分压成正比。氧分压与该地区的海拔高度有关,高原地区和平原地区的差可达20%,使用前必须根据当地大气压进行补偿。有些仪表内部配有气压表,在标定时可自动进行校正;有些仪表未配置气压表,在标定时要根据当地气象站提供的数据进行设置,如果数据有误,将导致较大的测量误差。 3、溶液中含盐量 盐水中的溶解氧明显低于自来水中的溶解氧,为了准确测量,必须考虑含盐量对溶解氧的影响。在温度不变的情况下,盐含量每增加100mg/L,溶解氧降低约1%。如果仪表在标定时使用的溶液的含盐量低,而实际测量的溶液的含盐量高,也会导致误差。在实际使用中必须对测量介质的含盐量进行分析,以便准确测量及正确补偿。 4、样品的流速 氧通过膜扩散比通过样品进行扩散要慢,必须保证电极膜与溶液完全接触。对于流通式检测方式,溶液中的氧会向流通池内扩散,使靠近膜的溶液中的氧损失,产生扩散干扰,影响测量。为了测量准确,应增加流过膜的溶液的流量来补偿扩散失去的氧,样品的最小流速为0.3m/s。 四、注意的问题 对溶解氧检测仪来说,只要选型、设置、维护得当,一般均能满足工艺的测量要求。溶解氧检测仪的使用不好的主要问题出在:使用维护不正确;电极内部泄露造成温度补偿不正常;电极输入阻抗降低等。 1、日常维护 仪表的日常维护主要包括定期对电极进行清洗、校验、再生。 (1)1~2周应清洗一次电极,如果膜片上有污染物,会引起测量误差。清洗时应小心,注意不要损坏膜片。将电极放入清水中涮洗,如污物不能洗去,用软布或棉布小心擦洗。 (2)2~3月应重新校验一次零点和量程。 (3)电极的再生大约1年左右进行一次。当测量范围调整不过来,就需要对溶解氧电极再生。电极再生包括更换内部电解液、更换膜片、清洗银电极。如果观察银电极有氧化现象,可用细砂纸抛光。 (4)在使用中如发现电极泄露,就必须更换电解液。 ![1676344896364034.jpg 数字传感器.jpg](/ueditor/php/upload/image/20230214/1676344896364034.jpg)
2、仪表标定 仪表的标定方法一般可采用标准液标定或现场取样标定。 (1)标准溶液标定法:标准溶液标定一般采用两点标定,即零点标定和量程标定。零点标定溶液可采用2%的Na2SO3溶液。量程标定溶液可根据仪表测量量程选择4M的KCl溶液(2mg/L);50%的甲醇溶液(21.9mg/L)。 (2)现场取样标定法(Winkler法):在实际使用中,多采用Winkler方法对溶解氧检测仪进行现场标定。使用该方法时存在两种情况:取样时仪表读数为M1,化验分析值为A,对仪表进行标定时仪表读数仍为M1,这时只须调整仪表读数等于A即可;取样时仪表读数为M1,化验分析值为A,对仪表进行标定时仪表读数改变为M2,这时就不能将调整仪表读数等于A,而应将仪表读数调整为1MA×M2。 3、使用中应注意的问题 使用中应注意以下问题:由于溶解氧电极信号阻抗较高(约20MΩ),溶解氧电极与转换器之间距离最大为50m;溶解氧电极不用时也应处于工作状态,可接在溶解氧转换器上。久置或重新再生(更换电解液或膜)的电极,在使用前应置于无氧环境极化1~2h;由于温度变化对电极膜的扩散和氧溶解度有较大影响,标定时需较长时间(约10min),以使温补电阻达到平衡;氧分压与该地区的海拔高度有关,仪表在使用前必须根据当地大气压进行补偿;测量溶液的含盐量高时,仪表标定时应使用含盐量相当的溶液;对于流通式测量方式,要求流过电极的最小流速为0.3m/s。
